推力不过、时好时坏、整批报废……
别急着换胶，先按这份清单查一遍
一、先判断：推力多少算“异常”？
推力测试前，先确认你的数值是不是真的有问题。
测试条件：红胶完全固化后，推力计与PCB呈 45度角，从元器件长边方向推。
元器件推力合格标准（单位：kgf）
低于异常值 → 必须停机排查
二、按顺序排查（别跳步）

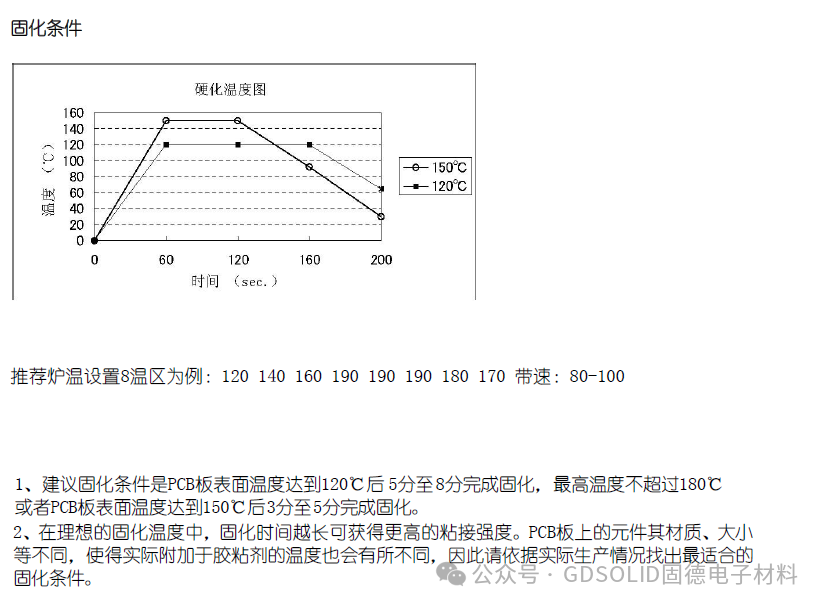

第一步：固化条件（50% 的异常来自这里）
1. 回流焊炉温曲线是否达标？
150℃以下缓慢升温
125–135℃ 保持 90–120 秒
峰值＜120℃ 或 ＞150℃ → 推力明显下降
✅ 行动：导出炉温曲线，对比红胶TDS
2. 固化时间够吗？
总加热时间 ≥5 分钟
链速过快 → 炉内不足4分钟 → 风险高
3. 炉内温度均匀吗？
✅ 行动：测量PCB不同位置实际温度
第二步：点胶工艺（30% 的异常原因）
1. 胶点尺寸
直径 = 焊盘间距的 1/3 ~ 1/2
过小 → 推力不足；过大 → 溢胶
✅ 显微镜测量对比
2. 胶点高度
固化后 100–200μm
钢网堵塞 / 刮刀压力过大 → 胶量不足
✅ 检查钢网开孔，测刮刀压力
3. 胶点位置偏移
应覆盖元器件底部中心 60%以上
贴片偏移 / 点胶机坐标漂移
✅ 校正点胶坐标，检查贴片精度
第三步：PCB 与元器件（15% 的异常原因）
1. PCB表面污染
✅ 酒精擦拭后重测 → 推力恢复 = 污染问题
→ 建议增加等离子清洗或酒精擦拭
2. 元器件底部不平整
✅ 10倍以上显微镜观察
3. 焊盘异常
✅ 粗糙度 Ra 建议 0.3–0.8μm
第四步：红胶本身（5%，最后查）
三、快速诊断对照表
最后一句建议
80%的推力异常，是固化条件 + 点胶工艺的问题。
先查炉温，再查胶点，最后再怀疑红胶本身。
收藏这份清单，下次推力异常时，一条一条过。
（本文基于GDSOLID固德电子材料技术中心实验数据及行业通用IPC标准编写）
