在电子组装中，焊点是连接元器件与PCB的关键环节。然而，裸露的焊点往往也是极薄弱的部位——潮湿、腐蚀、振动、污染物都可能导致焊点失效，引发接触不良、短路甚至整板报废。
那么，焊点保护胶到底有没有必要？ 如果需要，UV固化焊点保护胶能起到什么作用？
本文以 GDSOLID GD6315 UV焊点保护胶 为例，为您详细解析。

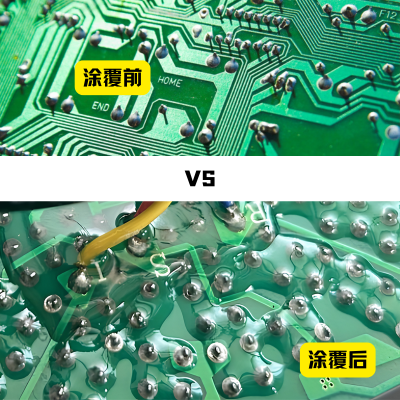

裸露焊点 vs 涂覆GD6315后的焊点对比示意图
一、焊点保护有必要吗？
答案是：视应用场景而定。
不需要焊点保护的情况
| 场景 | 原因 |
|---|
| 普通消费电子产品（遥控器、充电器） | 使用环境温和，焊点腐蚀风险低 |
| 短期使用或一次性产品 | 生命周期短，焊点老化前产品已淘汰 |
| 成本极度敏感的项目 | 保护胶会增加辅料和工艺成本 |
建议使用焊点保护的情况
| 场景 | 原因 |
|---|
| 汽车电子（车灯、传感器、ECU） | 高温、高湿、振动、盐雾等恶劣环境 |
| 工业控制（变频器、PLC、电源模块） | 长期运行，可靠性要求高 |
| 户外设备（LED路灯、安防摄像头） | 日晒雨淋，防潮防腐要求高 |
| 医疗电子（监护仪、贴片电极） | 可靠性要求极高，故障代价大 |
| 高频/射频电路 | 防止焊点氧化导致信号衰减 |
| 细间距器件 | 相邻焊点间易发生短路或漏电 |
一句话总结：环境越恶劣、产品寿命要求越长、可靠性要求越高，焊点保护就越有必要。

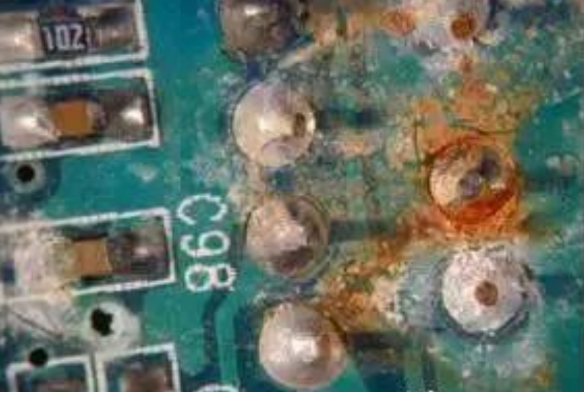

焊点腐蚀/氧化失效示意图
二、GD6315 UV焊点保护胶产品简介
GD6315 是 GDSOLID 推出的一款高性能单组分紫外光（UV）固化焊点保护胶，专为电子元器件、PCB焊点、引线及金属连接部位的防护设计。
核心定位
GD6315产品图（针筒包装及固化后效果）
三、GD6315 核心性能参数
| 项目 | 测试标准 | GD6315 典型值 |
|---|
| 外观 | 目测 | 透明无色液体 |
| 粘度（25℃） | Brookfield | 35,000 - 42,000 cP |
| 触变指数 | η0.5/η5 | 3.0 - 4.0 |
| 比重（25℃） | ASTM D1475 | 1.09 g/cm³ |
| 硬度（Shore D） | ASTM D2240 | 65 ± 3 |
| Tg（玻璃化转变温度） | DSC | >80℃ |
| CTE（热膨胀系数） | TMA, 30-100℃ | 35 ppm/℃ |
| 剪切强度（铜-铜） | ASTM D1002 | >12 MPa |
| 体积电阻率 | IEC 60093 | >1×10¹⁵ Ω·cm |
| 介电强度 | IEC 60243 | >20 kV/mm |
| 表面绝缘电阻（SIR） | IPC-TM-650 | >1×10¹² Ω（85℃/85%RH,168h） |
| 工作温度范围 | — | -40℃ 至 +140℃（长期），短期可耐150℃ |
数据解读：GD6315 在附着力、绝缘性、耐温性、耐湿热性等关键指标上表现优异，适用于高可靠性场景。
四、GD6315 的六大核心作用
1. 防腐蚀防氧化
焊点（尤其是无铅焊点）在潮湿环境中容易发生电化学腐蚀，导致焊点发黑、阻抗升高甚至开路。GD6315 固化后形成致密的保护层，隔绝水汽和氧气，有效延长焊点寿命。
2. 防短路防漏电
在细间距器件或高密度PCB上，相邻焊点间距极小。灰尘、湿气、污染物可能在焊点间形成导电通路。GD6315 填充焊点间隙，起到绝缘隔离作用。
3. 抗机械冲击
对于经常受到振动或冲击的设备，焊点可能因机械应力而开裂。GD6315 固化后形成坚韧、低应力的保护层，可吸收部分应力，降低焊点开裂风险。
4. 快速固化，提升产线效率
GD6315 在 365-395nm UV-LED 照射下：
无需加热，不损伤热敏感元器件，产线节拍快，能耗低。
5. 耐湿热，长期可靠
经 85℃/85%RH、1000小时 湿热测试：
适用于汽车电子、户外设备等恶劣环境。
6. 透明外观，便于目检
GD6315 固化后呈透明状，不影响焊点目视检查，也便于AOI设备检测。

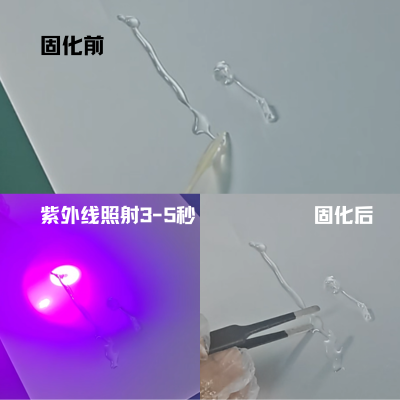

GD6315固化前后对比图（透明状，不影响目检）
五、固化条件建议
| 项目 | 推荐参数 |
|---|
| 光源 | 中压汞灯 或 UV-LED（主波长365nm/385nm/395nm） |
| 光强 | >600 mW/cm²（推荐800-1000 mW/cm²） |
| 能量 | >1500 mJ/cm²（确保深层及阴影区充分固化） |
| 后固化（可选） | 60℃ × 30分钟（提升耐湿热性与界面交联） |
⚠️ 注意：阴影区域需配合湿气固化或热后烘，以确保完全固化。
六、应用指南
基材处理
清除焊点表面助焊剂残留、油污、氧化物，推荐使用异丙醇超声清洗并烘干（60℃，10分钟）。
施胶方式
适用于针筒点胶、喷射阀、丝印。GD6315 触变性优异（触变指数3.0-4.0），可形成 dome形胶点，不流淌。
安全与环保
符合 RoHS、REACH 要求
无溶剂、无卤素、低气味
操作时建议佩戴手套及护目镜，避免皮肤/眼睛接触
七、典型应用场景
| 应用领域 | 具体产品 | 保护目的 |
|---|
| 汽车电子 | 车灯模组、传感器、ECU | 防腐蚀、抗振动、耐湿热 |
| 消费电子 | 手机主板、摄像头模组、连接器 | 防短路、防氧化 |
| 工业控制 | 电源模块、变频器、PLC | 防潮、防漏电、长期可靠性 |
| 医疗电子 | 监护仪、贴片电极 | 高可靠性要求 |
| LED照明 | LED灯板、驱动电源 | 防腐蚀、延长寿命 |
| 细间距器件 | 0.4mm以下间距焊点 | 防短路、绝缘隔离 |
八、总结
焊点保护胶有没有必要？
普通温和环境、短期使用产品 → 可以不用
恶劣环境、长寿命要求、高可靠性产品 → 很有必要
GD6315 UV焊点保护胶的核心价值：
| 维度 | GD6315 表现 |
|---|
| 防腐蚀防氧化 | ✅ 致密保护层，隔绝水汽氧气 |
| 防短路防漏电 | ✅ 体积电阻率 >1×10¹⁵ Ω·cm |
| 抗机械冲击 | ✅ 坚韧保护层，应力低 |
| 快速固化 | ✅ 3-5秒表干，<30秒完全固化 |
| 耐湿热 | ✅ 85℃/85%RH、1000小时无起泡 |
| 透明外观 | ✅ 便于目检和AOI检测 |
| 环保 | ✅ 无溶剂、无卤素、RoHS/REACH |
选型建议：
如果您的产品需要在潮湿、高温、振动、盐雾等环境下长期稳定运行，或者板上有细间距焊点、热敏感器件，GD6315 UV焊点保护胶是一个值得考虑的选择。
如需进一步技术支持或样品测试，欢迎联系 宣城市固德电子材料有限公司（GDSOLID） 技术团队
