在电子组装工艺中，UV胶因其快速固化的特性被广泛应用。但有一个问题长期困扰着工艺工程师：如何快速、可靠地确认UV胶是否已完全固化？
尤其对于黑色、深色或需要遮光的应用场景，传统做法是在胶水中添加黑色颜料或染料。但这种“有色UV胶”存在一个天然矛盾——黑色颜料会吸收和阻挡紫外光，导致胶层底部固化不充分，影响粘接强度和长期可靠性。常见的失效模式包括：内部发软、粘接力下降、后期析出污染等。
为解决这一问题，光致变色UV胶提供了一条新的技术路径。
一、什么是光致变色UV胶？
光致变色UV胶是一种“透明固化、变黑”的特殊UV固化材料。

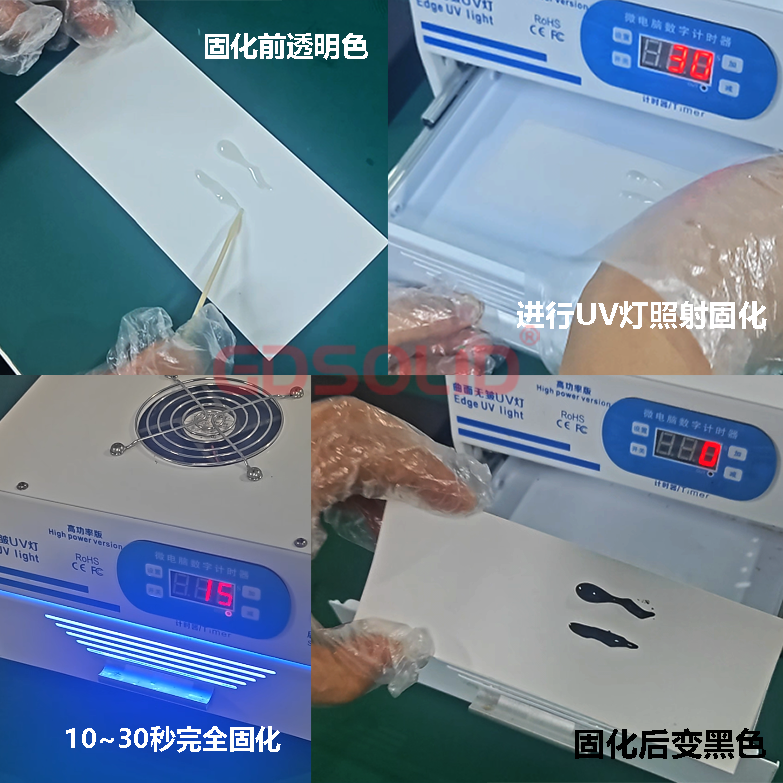

未固化时，胶水呈透明或浅色状态，紫外光可以无阻碍地穿透胶层。在365-405nm紫外光照射下，固化反应与变色反应同步发生：胶水由透明逐渐变为纯黑色，且该变色过程不可逆。
简单来说：透明的时候代表还在固化过程中，变成黑色代表固化已完成。
二、为什么要用变色胶？它能解决什么问题？
1. 解决“黑色UV胶固化不彻底”的行业痛点
传统黑色UV胶靠添加炭黑或黑色染料来呈色，但这些物质会强烈吸收紫外光，造成“表层固化、底部发软”的光屏蔽效应。工程师往往需要大幅提高光照强度或延长照射时间，甚至仍无法保证底部充分固化。
光致变色胶的思路正好相反：在需要光固化的阶段保持透明，让紫外光充分穿透；在固化完成后才呈现黑色，满足外观遮光要求。
2. 提供“固化完成”的视觉确认
在自动化生产线上，如何快速判断UV胶是否固化完全？传统方案往往依赖经验定时或抽样检测。光致变色胶提供了一个直观的视觉终点：
当胶水变为均匀的纯黑色且表面不粘手时，即可确认固化已完成，便于目视或AOI自动光学检测。
3. 适用于对遮光性有要求但胶层较厚的场景
对于厚度超过1mm的黑色胶层应用，传统黑色UV胶几乎无法实现底部完全固化。光致变色胶因固化前期保持透明，即使在较厚涂层下，紫外光也能穿透整个胶层，实现深层固化。
三、变色胶 vs. 传统有色UV胶：优缺点对比
| 维度 | 传统有色UV胶（加颜料/染料） | 光致变色UV胶 |
|---|
| 固化深度 | 受颜料遮挡，固化深度受限，厚胶层底部难以固化 | 固化阶段透明，可实现深层固化 |
| 固化确认 | 无法通过外观判断是否固化完全 | 变色即固化完成，有明确视觉终点 |
| 工艺窗口 | 对光照强度、时间要求苛刻 | 宽容度更高，便于工艺稳定 |
| 遮光性能 | 固化后遮光效果好 | 固化后同样达到纯黑色、完全遮光 |
| 应用门槛 | 工艺复杂，需要验证底部固化 | 工艺简单，固化效果直观可见 |
| 典型局限性 | 存在“光屏蔽”导致的底部固化不充分风险 | 对于极端厚胶层（>2mm），需调整固化策略确保能量穿透 |
四、变色胶可以用在哪些地方？
1. 摄像头模组（CCM）
2. 消费电子精密组装
3. AR/VR光学模组
4. UV工艺验证与防伪
作为UV剂量指示剂，用于确认固化工艺是否达标
利用不可逆变色特性，用于一次性防伪密封或标签
5. 线束与连接器补强
五、它可以替代哪些现有方案？
| 原方案 | 替换理由 |
|---|
| 传统黑色UV胶 + 延长固化时间 | 变色胶固化效率更高，底部固化更可靠 |
| 热固黑色环氧胶 | UV固化只需十几秒，无需烘箱，产线效率大幅提升 |
| 黑色RTV硅胶 | 固化速度快、可精确定位、无挥发物 |
| 双组份黑色结构胶 | 单组份、无需混合、无操作时间压力 |
六、工艺注意事项
如果贵司正在评估这类材料，以下几点供参考：
固化波长：推荐使用365nm或395nm的UV LED光源
推荐能量：600-1000mJ/cm²（标准工艺）
厚胶层处理：当胶层厚度超过1mm时，建议采用逐步固化或提高光照强度，确保能量穿透
后固化：光照结束后，化学反应仍在继续。对于要求最高性能的应用，室温放置24小时或适当加热可获得更佳性能
七、小结
光致变色UV胶的核心价值可以概括为一句话：
“透明的时候固化，变黑了就固好了。”
它既解决了传统黑色UV胶“底部固化不全”的工艺痛点，又提供了固化完成的视觉终点，降低了工艺验证成本。对于摄像头模组、精密电子组装、光学器件等对可靠性要求较高的场景，这是一个值得关注的技术方向。
