从参数到产线，一篇讲透
BGA封装因其高密度、高性能优势，被广泛应用于消费电子、工控、车载等领域。然而，BGA焊球隐藏在芯片底部，承受着机械冲击和热应力的双重考验。
底部填充胶的作用，就是在芯片与PCB之间的微小间隙中形成一层均匀、可靠的填充层，将焊球“包裹”起来，分散应力，显著提升产品的抗跌落与抗热循环能力。
选对胶、用对工艺，是BGA可靠性的重要防线。
BGA芯片结构示意图
一、底部填充胶的核心作用
| 作用 | 说明 |
|---|
| 分散热应力 | 降低焊球在温度循环中承受的剪切力 |
| 抗机械冲击 | 防止跌落、振动导致焊点开裂 |
| 防潮防腐蚀 | 隔绝水汽和污染物，提升长期可靠性 |
| 补强薄弱焊点 | 对边缘焊球提供额外支撑 |
没有底部填充的BGA，在温差大或振动频繁的环境中，焊点开裂只是时间问题。
二、关键选型参数
以 GDSOLID GD5072 为例，一款适用于CSP/BGA封装的单组分、热固化改性环氧树脂底部填充胶，其典型参数如下：
| 参数 | 含义 | GD5072 典型值 |
|---|
| 黏度 @25℃ | 决定毛细流动速度 | 600 - 800 cP |
| 外观 | 便于目检填充效果 | 黑色液体 |
| 比重 @25℃ | 点胶量计算参考 | 1.1 g/cm³ |
| Tg（玻璃化转变温度） | 耐温上限 | 85℃ |
| CTE（热膨胀系数） | 与PCB/芯片的匹配程度 | 60 × 10⁻⁶ /℃ |
| 储能模量 | 固化后刚度 | 1.1 GPa |
| 硬度（Shore D） | 固化后硬度 | 80 |
选型核心判断：

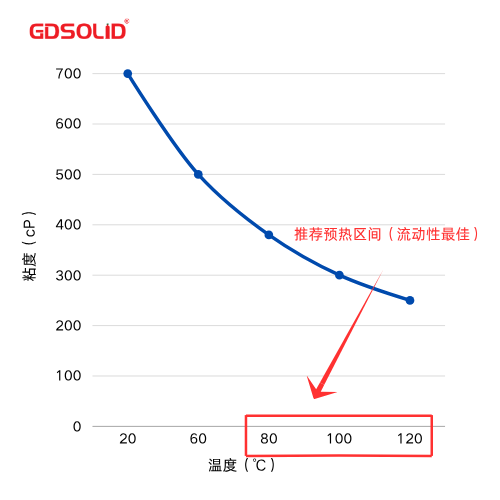

黏度-温度曲线图
三、推荐固化条件
底部填充胶的固化效果直接决定其保护性能。固化不足或过固化都会影响可靠性。
| 固化温度 | 固化时间 | 适用说明 |
|---|
| 150℃ | 5 - 8 分钟 | 产线节拍优先推荐 |
| 120℃ | 10 - 15 分钟 | 适用于热敏感器件或小批量生产 |
注：固化时间指底部填充区域达到设定温度后的保温时间。实际固化时间受PCB厚度、铜层分布、周边元器件布局影响，建议首件验证后再量产。
四、工艺要点
4.1 预热
点胶前将PCB预热至 80 - 120℃，可显著降低胶体黏度，加快毛细流动，减少气泡和填充不全的风险。
4.2 点胶路径
根据芯片形状和尺寸选择路径：
I型：适用于狭长芯片，沿一边中点注入
L型：适用于方形芯片，从一角注入
U型：适用于大面积芯片，三边点胶
点胶后应在 5 - 10秒内 送入加热区，避免胶体表面张力导致 “卡边不进”。
4.3 固化
严格按照推荐温度和时间执行。若产线节拍紧张，优先采用 150℃ / 5-8分钟 方案。
4.4 除湿
PCB和芯片若吸潮，固化时水汽会形成微爆孔，导致胶层发白、强度下降。建议点胶前进行 80℃ / 30分钟 预热除湿。
五、返修说明
GD5072 具备可返修特性，在二次高温加热时分子链可快速断裂，实现芯片无损拆卸。
返修步骤
预热：将芯片顶部与底部同时加热至 180 - 260℃，持续约1分钟，直至焊料熔化、胶体软化。
移除芯片：用镊子或吸嘴轻轻取下BGA。
清理残留：将PCB置于 150 - 180℃ 加热平台上，用刮刀清除固化胶。
清洗：用工业酒精擦拭焊盘，晾干后即可重新植球/贴片。
返修总时间建议控制在 3分钟以内，避免PCB长时间高温受损。
六、常见工艺问题与对策
| 问题现象 | 可能原因 | 对策 |
|---|
| 胶层发白 | 吸潮或固化不足 | 预热除湿，延长固化时间 |
| 填充不全 | 黏度过高或预热不足 | 提高预热温度，检查胶黏度 |
| 气泡残留 | 点胶速度过快或PCB脏污 | 降低点胶速度，清洁焊盘 |
| 溢胶严重 | 点胶量过大或黏度过低 | 优化点胶量，检查胶体规格 |
| 返修拆不下 | 加热温度不足或时间不够 | 确保260℃顶温，延长加热时间 |
七、应用场景参考
| 应用场景 | 关键匹配参数 |
|---|
| 消费电子（手机、平板） | 黏度600-800 cP，流动性好，固化快 |
| 工控/医疗设备 | CTE < 70 ppm/℃，Tg > 80℃ |
| 车载电子（非发动机舱） | 可返修性，热循环稳定性 |
| 高频维修/返修场景 | 180-260℃软化，分子链断裂 |
以上参数基于 GDSOLID GD5072 实测数据，实际选型请结合具体工艺验证。
八、储存与操作注意事项
储存：未开封产品请于 2 - 10℃ 冷藏，避免冻结。
回温：使用前需回温至室温（约2-4小时），防止冷凝水混入。
避免污染：已取出的胶体切勿倒回原包装。
安全：避免皮肤直接接触，建议佩戴手套及护目镜。若接触皮肤，立即用肥皂水清洗；溅入眼睛请用清水冲洗15分钟并就医。
九、总结
BGA底部填充胶的选型与工艺，直接决定了板级可靠性。记住以下要点：
选对胶、用对工艺，BGA就不是“定时炸弹”。
如需进一步技术支持，欢迎联系 宣城市固德电子材料有限公司 技术团队。
