在SMT生产中，贴片红胶的固化温度直接影响产线效率和元器件可靠性。
GDSOLID 现有两款主打贴片红胶：GD6008（普通型） 和 GD6008T（低温型）。前者固化温度150℃，后者低至110℃。
低温红胶到底适合哪些场景？和普通红胶有什么区别？本文从参数、工艺、适用场景三个维度进行客观对比。
一、核心区别：固化温度不同
两款产品的粘接强度和电气性能完全一致，核心区别在于固化条件：

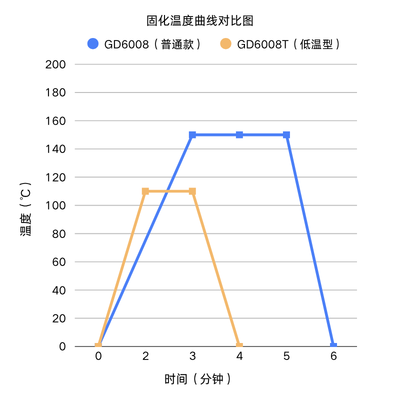

| 对比项 | GD6008（普通型） | GD6008T（低温型） |
|---|
| 典型固化温度 | 120-150℃ | 110℃ |
| 典型固化时间 | 120℃/5-8分钟 或 150℃/3-5分钟 | 110℃/120-180秒 |
| 推荐炉温峰值 | 约190℃ | 约160℃ |
| 热敏感元件适用性 | 一般 | 优秀 |
| FPC/薄板适用性 | 一般（易翘曲） | 变形小 |
| 产线节拍 | 更快（3-5分钟） | 略慢（2-3分钟） |
40℃的温差，对于热敏感元器件而言，可能就是合格与报废的区别。
二、两款产品各自优势
GD6008（普通型）的优势
GD6008T（低温型）的优势
三、低温110℃红胶适合哪些场景？
| 应用领域 | 具体产品 | 为什么推荐低温红胶 |
|---|
| LED照明 | LED灯板、COB模组、灯条 | 避免高温导致光衰和色温偏移 |
| 汽车电子 | 车灯模组、传感器、仪表盘 | 塑料封装元件耐温受限 |
| 消费电子 | 手机FPC、摄像头模组 | FPC基材不耐高温 |
| 医疗电子 | 微型传感器、贴片电极 | 精密器件对热敏感 |
| 工业控制 | 变频器、电源模块 | 异形板/薄板易变形 |
一句话总结：只要板子上有热敏感元器件或FPC等特殊基材，低温红胶就是更优选择。
四、普通红胶适合哪些场景？
| 应用领域 | 具体产品 | 为什么推荐普通红胶 |
|---|
| 普通FR4板 | 电源板、控制板、家电板 | 无热敏感元件，普通红胶足够 |
| 高产线节拍 | 大批量生产 | 3-5分钟快速固化，效率更高 |
| 成熟工艺线 | 无需调整炉温的产线 | 工艺兼容性好，切换成本低 |
| 成本敏感项目 | 常规消费电子 | 性价比更优 |
一句话总结：没有热敏感元件的常规PCB，普通红胶是完全成熟且高效的方案。
五、核心参数对比（数据说话）
| 项目 | GD6008（普通型） | GD6008T（低温型） |
|---|
| 外观 | 红色糊状 | 红色糊状 |
| 比重 | 1.25 | 1.24 |
| 粘度 | 85 Pa·s | 95 Pa·s |
| 触变指数 | 6.8 | 7.2 |

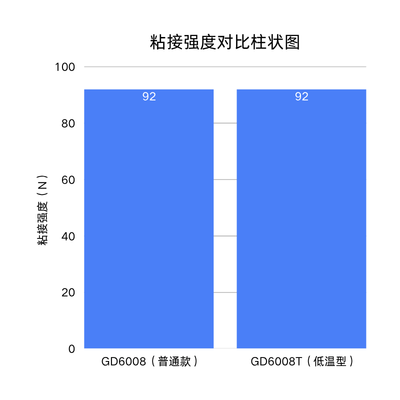

| 粘接强度 | 92N（约9.4kgf） | 92N（约9.4kgf） |
| Tg（耐温上限） | 125℃ | 125℃ |
| 硬度（Shore D） | 89 | 89 |
| 收缩率 | 0.8% | 0.8% |
| 体积阻抗 | 3.6×10¹⁶ Ω·cm | 3.6×10¹⁶ Ω·cm |
结论：两款产品的性能完全一致，区别仅在于固化条件和工艺窗口。
六、工艺要点对比
| 工艺环节 | GD6008（普通型） | GD6008T（低温型） |
|---|
| 储存温度 | 2-10℃ | 2-10℃ |
| 回温时间 | 1-2小时 | 2小时 |
| 施胶后时效 | 4小时内固化 | 4小时内固化 |
| 网板印刷适应性 | 不拉丝、不塌陷 | 不拉丝、不塌陷 |
| 返修方式 | 150-200℃加热剥离 | 150-200℃加热剥离 |
| 未固化清理 | 醇类溶剂 | 醇类溶剂 |
两款产品的施胶工艺和储存要求基本一致，产线切换成本低。
七、怎么选？一张表看懂
| 你的需求 | 推荐产品 |
|---|
| 常规FR4板，无热敏感元件 | GD6008（普通型） |
| 追求高产线节拍（3-5分钟固化） | GD6008（普通型） |
| 板上有LED、FPC或塑料封装元件 | GD6008T（低温型） |
| FPC柔性板，担心翘曲变形 | GD6008T（低温型） |
| 医疗/汽车电子中的精密传感器 | GD6008T（低温型） |
| 两者都能满足工艺要求 | 根据成本和库存选择 |
八、总结
GD6008（普通型）和 GD6008T（低温型）没有优劣之分，只有适不适合。
选型建议：先看板子上有没有热敏感元器件，有则选低温，没有则普通红胶完全够用。
如需进一步技术支持或样品测试，欢迎联系 宣城市固德电子材料有限公司 技术团队。
